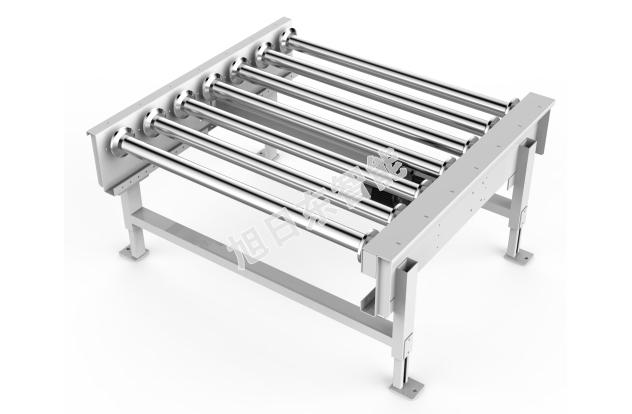

辊筒式输送机结构：

辊筒：φ76单侧双链轮包胶辊筒，筒体精密轧制焊接管，辊筒间距根据设计；

机体：机架由方管焊接，辊筒安装侧板冷弯型钢，机架螺栓连接，螺杆调节脚与地面固定，输送面高度调节±25mm；

导向护栏：托盘依靠辊筒上的挡圈进行输送导向，导向为边侧导向，挡圈与辊筒焊接式连接；

驱动链：采用符合GB1243标准的精密滚子链；

驱动装置：采用中间驱动方式，减速电机安装在机架下面的支架上。它包括一个带有驱动链轮的底座式电机。链条连接电机链轮和相邻的两个辐子链轮，再由辊筒链轮通过封闭环形链依次连接其他驱动辊筒。电机轴端链轮加紧定螺钉及轴端挡板；

防护罩：辊筒链传动和电机链传动部分封闭式护罩；

附件装置：光电支架（利用机架辊筒孔安装）、条码扫描仪支架及端部限位挡板（光电支架有保护光电的功能，且货物经过不会剧烈抖动）；

表面涂装：机架、支腿、光电支架安装板等零件经钢丝刷、砂纸等除锈，酸洗去油脂，磷化后表面静电喷涂环氧树脂粉末并烘烤。
